矿用防爆电话光端机在煤矿井下光纤传输中的应用
[ 作者:刘工    转贴自:原创    点击数:3738    更新时间:2019/7/5    文章录入:admin ]



                   矿用防爆电话光端机在煤矿井下光纤传输中的应用

随着光纤传输技术在煤矿及非煤矿山井下的大量应用,光纤传输技术在矿用电话通信联络系统的远距离传输将显示出其不可替代的优越性与经济价值。

由上海新德通信设备有限公司研发的KTG127矿用隔爆兼本安型光端机,专业用于煤矿井下有瓦斯、煤尘爆炸危险的环境场合,俗称矿用防爆电话光端机。

单台KTG127型矿用防爆光端机可提供8~32~50~64~80~96~100~128路本安电话信号接口,且能让传输的速率有很大的提高。

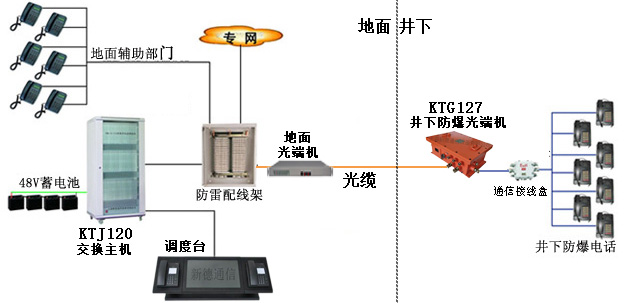

它与传统的通信电缆传输方式不同,传统电话信号是通过电缆线来传输电话信号,而KTG127型矿用防爆光端机是通过将电话信号转换成光信号后再进行传输,它能够让电话信号传输的距离无衰减地向更长更远的井下传输,下图为KTG127型矿用防爆光端机在煤矿通信系统中应用示意图。

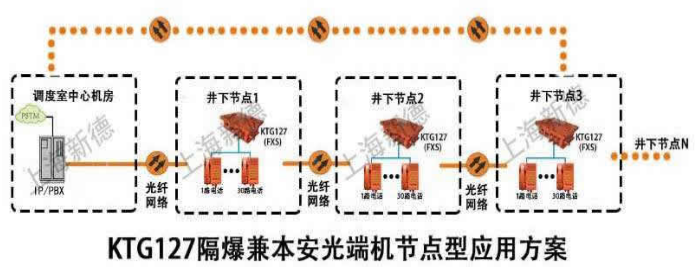

下图为KTG127型矿用防爆光端机在煤矿井下以级连式节点型方式应用示意图,每个节点可提供8~30路本安电话信号并能附带上其他业务



KTG127型矿用防爆光端机在煤矿井下以光缆方式传输,不因电话信号传输方式的升级改造而完全更换原调度电话交换设备,有效保护煤矿企业的前期投资以减少通信升级改造的成本。

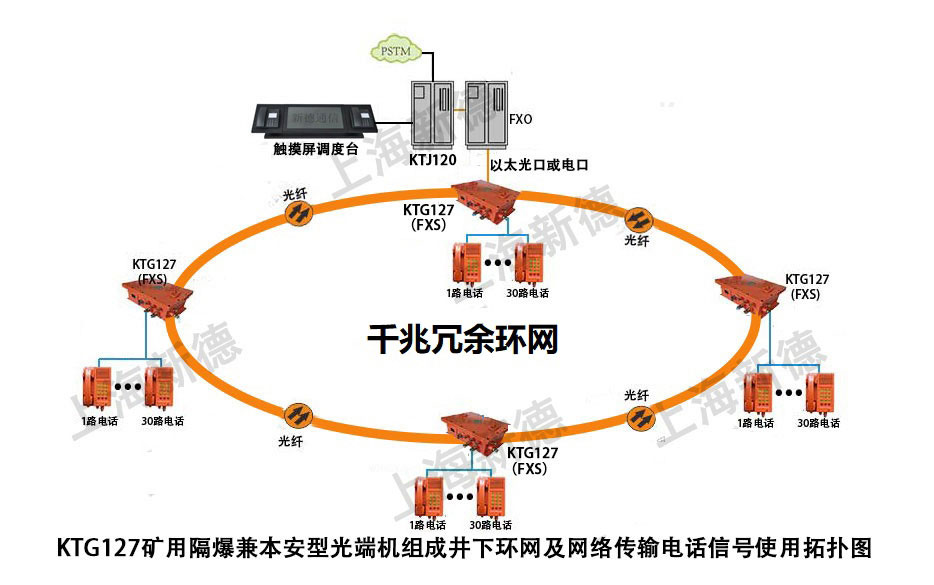

上图,KTG127型矿用防爆光端机设备采用矿用光纤网络技术设计,自身具有组环功能,而自行组建井下千兆冗余环网,每台设备有2-4个千兆以太光口组成冗余环网。

 井下每个节点的KTG127型矿用光端机设备可提供8路、16路、24路、30路本安电话信号并可提供4个百兆或千兆以太光口、4个百兆或千兆以太电口的本安信号。

每台设备有2-4个千兆以太光口组环,可提供4个百兆以太光口、4个百兆以太电口的本安信号,或选配(2-6)个千兆光纤端口与(4-8)个千兆电口或另选配RS232/422/485串口。

KTG127型矿用防爆电话光端机方便开通和维护,具有含义明确的状态指示灯,除电源指示灯外,该矿用电话光端机的光信号收发都具备指示灯,并指示相应的电话通道状态信号指示灯,工程人员和用户在工程开通阶段和工程维护阶段就可以根据信号指示灯的指示,判断开通和维护中的情况,定位故障点,尽快地掌握并解决可能发生的问题。

KTG127矿用隔爆兼本安型光端机它在煤矿电话通信联络系统中其实就是充当一段长距离的电话通线缆,使煤矿井下电话网干线传输采用了光电转换技术与数字传输和数字再生中继技术,其通话语音的质量可与市话语言质量比肩。

网站:http://WWW.SHXINDE.CN站内更多通信内容
