矿用电话光端机在煤矿及非煤矿山通信系统中的应用
[ 作者:陈工    转贴自:原创    点击数:5397    更新时间:2020/3/2    文章录入:admin ]



   矿用电话光端机在煤矿及非煤矿山通信系统中的应用

KTG127矿用电话光端机是为了提高矿山电话通信水平,为解决煤矿及非煤矿山通信联络系统的标准规范而设计,KTG127矿用隔暴兼本安型光端机俗称矿用电话光端机,可通过双井筒基于矿井内的光纤主干网络冗余传输,实现了综合通信网络一体化和满足多网融合语音通信扩充需求的通信设备,属于国内外领先水平的煤矿及非煤矿山语音通信中的传输设备

技术特点

KTG127矿用电话光端机同样适用于金属非金属等非煤矿山行业的电话通信联络系统中,是由上海新德通信设备有限公司研发的矿用电话调度通信传输设备并得国家煤安标志认证,其基于煤矿及金属非金属等非煤矿山通信系统的标准设计,适用于双井筒光纤冗余传输

当某一路光纤发生损坏时,冗余光纤传输可以自动作为后备式自动无缝切换自动备援备用确保井下电话通信正常畅通

KTG127矿用电话光端机其完善的硬件设计、软件容错,分散控制、网络自愈等先进数字通信技术的运用,有效地保障了煤矿及非煤矿山电话通信系统的可靠运行。

其全分散的控制方式,模块化程序设计,以及大规模集成电路的选用,使整机具有较高的稳定性、可靠性。以其易于安装,即插即用,扩展方便,广泛地应用于煤矿及金属非金属等非煤矿山电话通信联络系统中。

其全数字PCM和各类型多协议的通信接口是目前国内屈指可数的矿用电话通信传输设备并满足矿山综合数字融合调度通信业务的要求

上海新德通信设备有限公司为煤矿及金属非金属等非煤矿山行业的电话通信联络系统提供了一套符合矿山安全规程的能达到矿井标准化要求的语音通信终端

应用方案1

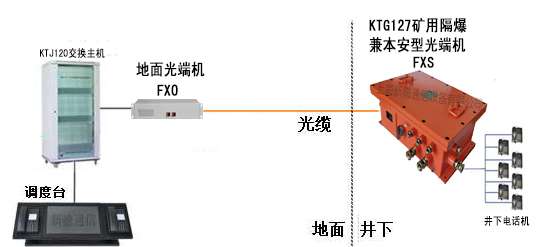

矿用电话光端机在煤矿及非煤矿山通信系统中单模单纤传输拓扑示意图(下图)



应用方案2

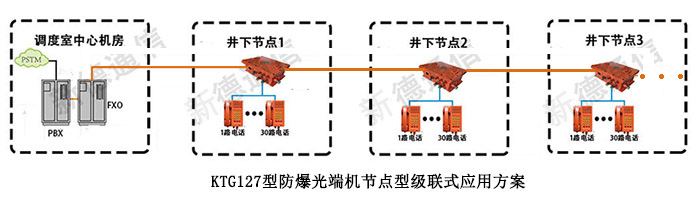

矿用电话光端机在煤矿通信系统中单模单纤节点型级联式传输拓扑示意图(下图)

该方案的优点为单芯光纤即可完成井下电话通信的传输

应用方案3

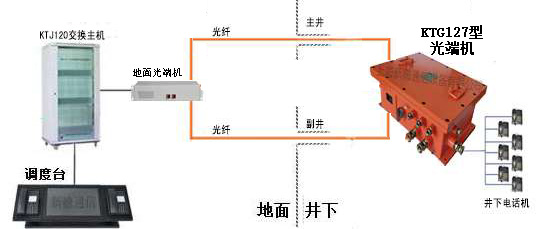

矿用电话光端机在煤矿及非煤矿山通信系统中的双井筒冗余传输拓扑示意图(下图)

该方案用两芯光纤互为冗余,不惧断纤之优势,特别适用于非煤矿山通信系统中的双

井筒冗余传输。

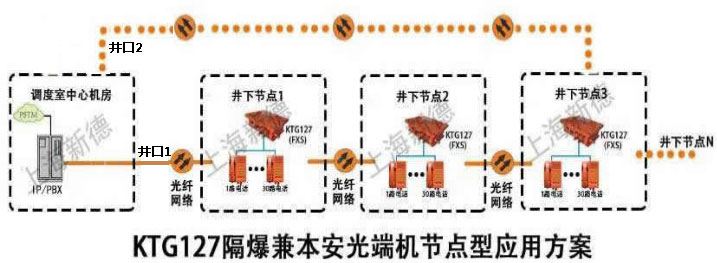

上图为KTG127型矿用光端机以级连式节点型通信传输中的光纤冗余应用方式
   KTG127型光端机每个节点可提供8路、16路、24路、30路本安电话语音信号并支持千兆冗余光纤网络传输。

应用方案4

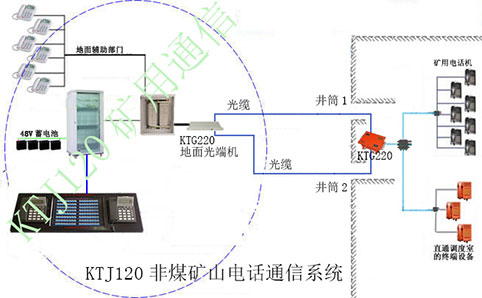

光缆冗余传输:地面调度室机房的主要设备分别由:KTJ120矿用交换主机及调度台等设备。井下部份分别由:KTG127型矿用光端机——矿用光缆——矿用本安电话机等通信终端组成,单台光端机容量可达128门,该方案采用地面与井下单模单纤光缆FXO与FXS光端机点对点双井筒冗余传输,符合非煤矿山通信联络系统的传输要求。

应用方案5

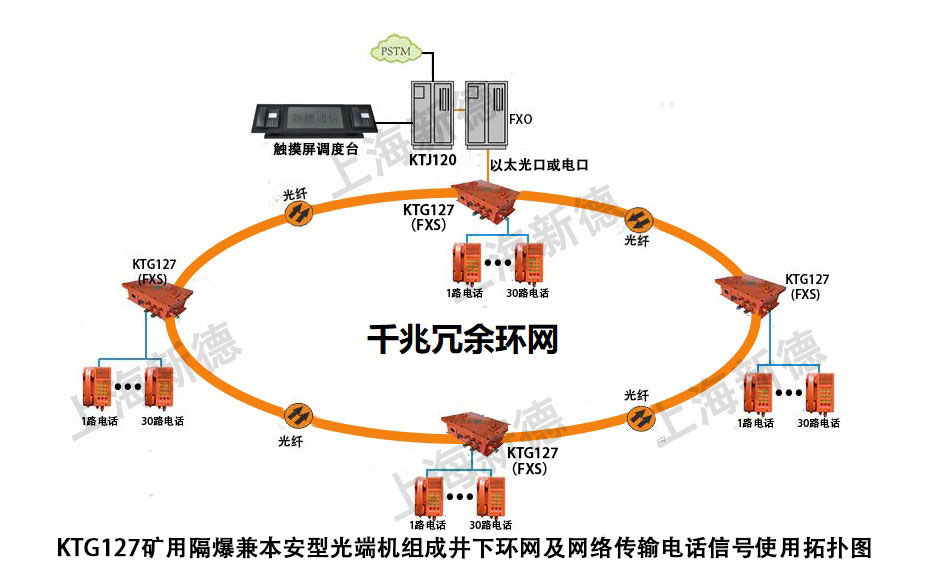

上图为KTG127型光端机设备利用自身具有组环功能,而自行组建井下千兆环网,每台KTG127型设备有2-4个千兆以太光口组成冗余环网,每个节点的KTG127型光端机设备可提供8路、16路、24路、32路本安电话信号并可提供4个百兆或千兆以太光口、4个百兆或千兆以太电口。

应用方案6

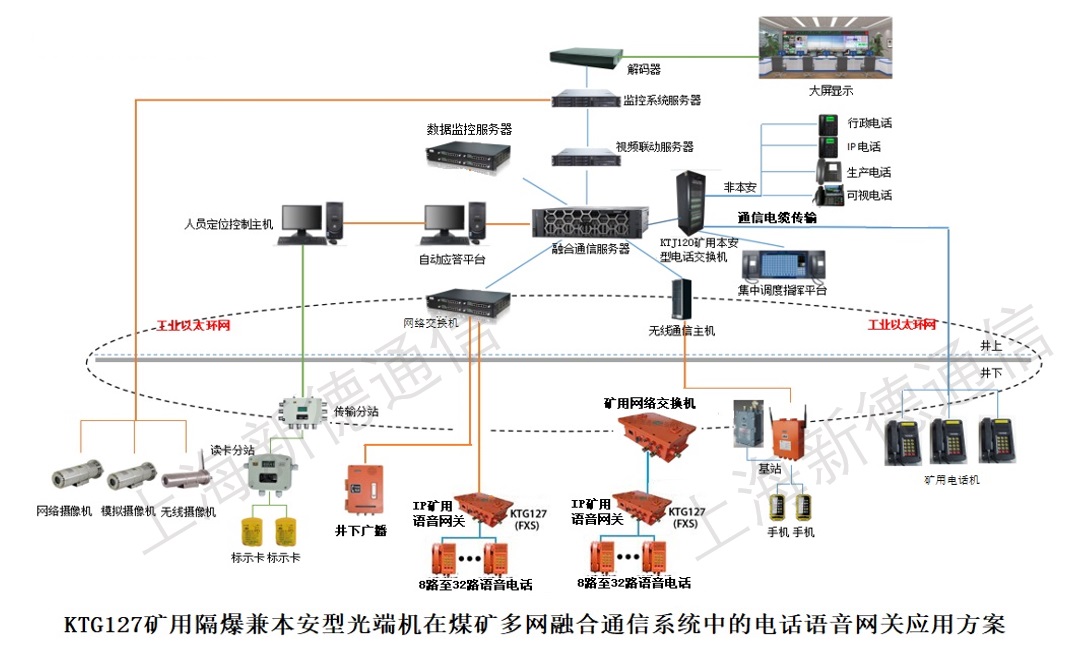

上图为KTG127型IP语音网关光端机设备利用自身具有SIP信令协议,而注册融合系统服务器中,其基于开放的标准 SIP 应用层并基于网络 IP 的通信服务,利用井下光纤网络开放,灵活,可扩展的传输融合通信技术。

每台KTG127型IP语音网关光端机可提供8路、16路、32路本安型语音信号,可直接连接矿用本安型电话机

 上海新德通信设备有限公司为煤矿及金属非金属等非煤矿山行业的电话通信联络系统及融合调度通信系统提供了一套符合矿山安全规程的能达到矿山融合通信建设与升级改造标准化要求的通信传输设备

网站:http://WWW.SHXINDE.CN站内更多通信内容
